球形補償器和抗震支架安裝使用

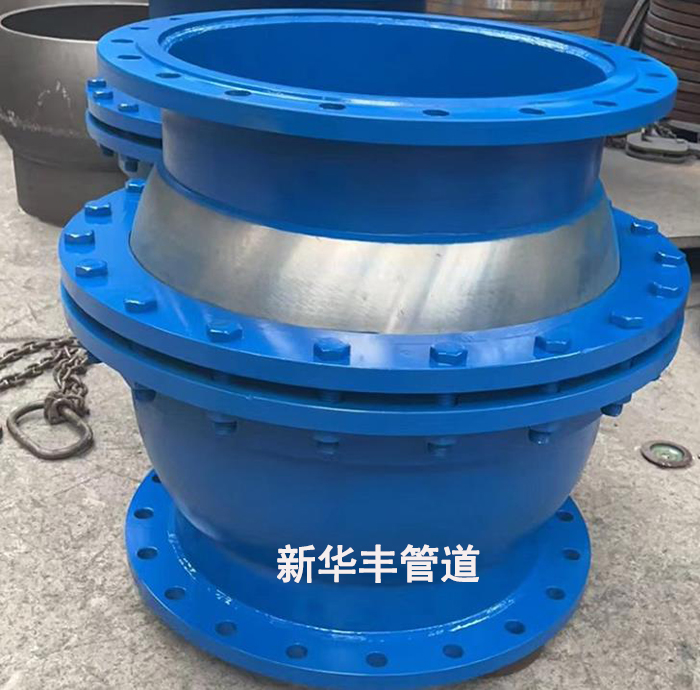

   球形補償器的結構主要由球形和液壓密封件組成，安裝在加熱管道上加熱后，隨意旋轉，消化和吸收管道的熱偏移，從而降低管道的地面應力。具有賠償水平大、占用空間小、液體障礙小、安裝方便、項目投資少等優點。同時，也存在側偏移、易泄漏的缺陷，改進維護。

    球型補償器的基本功能除了用于管道熱變形補償這一方面的應用外，還可用于某些設備的某一部位的運動管道。兩種類型的球形補償聯接均屬于球型聯接頭，但兩者的型號規格不同，一般球形補償器產品型號為 QB型，球型補償接口產品型號為 E型。球型補償器的關鍵是利用圓球的角速度，使管道在一個或多個傾角處吸附或補償，這種補償器應該成對應用，每一種裝置都不具備補償作用，可以作為管道萬向接頭使用。

     球型補償器和抗震支架安裝使用。抗震支架的安裝使用應嚴格按照工程施工技術規范進行，有誤的安裝，一般會使管道補償器失去應有的作用，給管道運行帶來風險。球型補償器由機殼、圓球、密封環、卡式法蘭盤、聯接法蘭盤等關鍵部件構成，在卡式法蘭盤工作壓力的作用下，根據2個密封環在機殼中完成密封性。

       球形補償器不包括兩個應用程序，也可以連接到2-4個應用程序。它的任意彎曲應用于處理管道的熱補償。適用于導致三向偏移的蒸汽和加熱管道。球形補償器可以安裝在管道的任何部分，物質可以在工作中從任何一端進出。缺陷是側面偏移，容易泄漏。球形補償器球形補償器安裝前，應調整球所需的視角，并將球與球之間的管道一體化。當球形補償器與球形補償器一體化時，球形補償器與球形補償器的安裝使用與彎管相近的距離略大于計算長度，其安裝方向應符合從球端從殼端排出的標準進行。球形補償器應垂直安裝在上面。

       球形補償器的支撐架或滑座應嚴格按照設計圖紙進行設置。在運輸、裝卸處理球型補償器時，應避免球面的撞擊，保持表面清潔無刮痕。設置調整達到標準后，做好安裝記錄。
